Guias visuais e plantas esquemáticas para climatização de ambientes

A organização visual do espaço físico orienta a passagem de tubulações e fiações elétricas antes da quebra de paredes. O uso de gabaritos impressos e plantas esquemáticas direciona o trabalho dos instaladores, guiando cada etapa do processo e prevenindo erros comuns durante a fixação das máquinas pesadas. O mapeamento prévio da rede elétrica e do sistema de drenagem por meio de desenhos estruturais garante o funcionamento contínuo e seguro do maquinário recém-instalado.

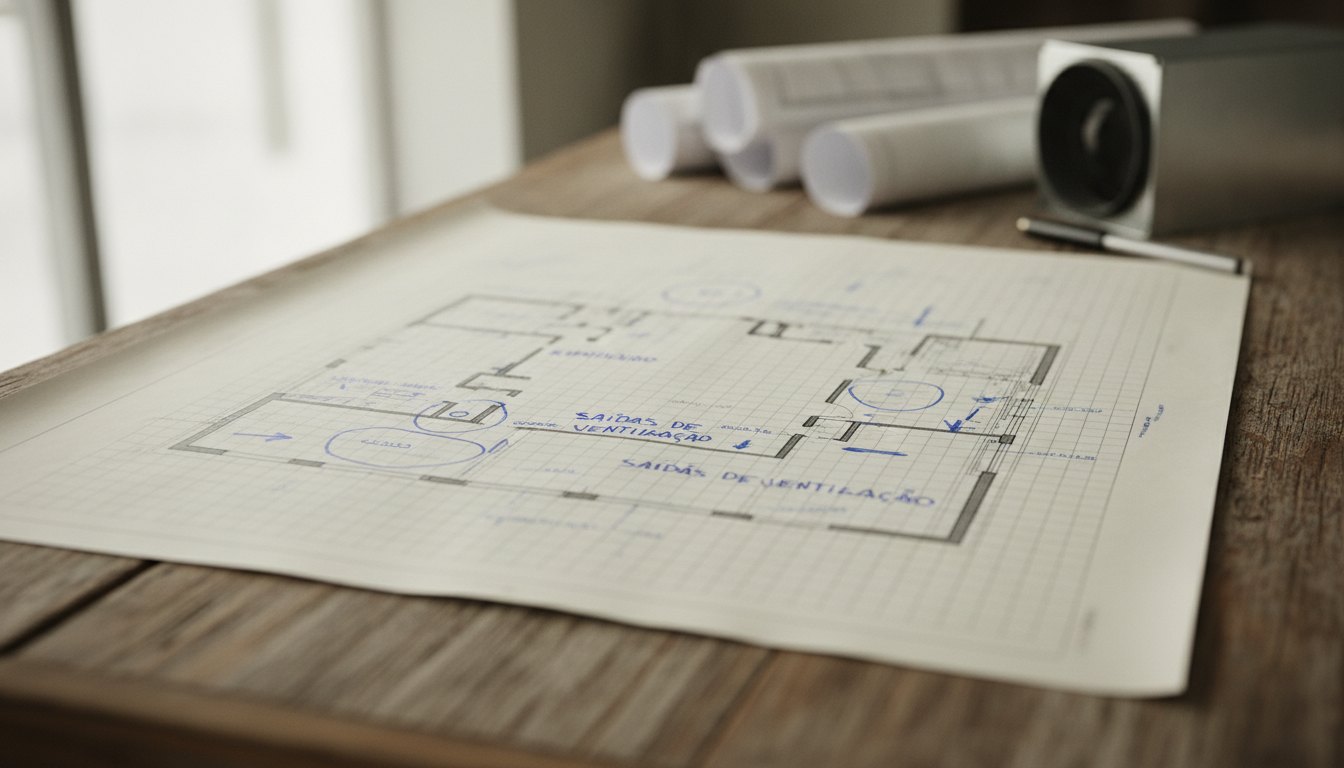

Com a leitura atenta de uma planta baixa, torna-se viável identificar o ponto arquitetônico adequado para a distribuição homogênea do vento e a captação natural da água condensada. A documentação gráfica aponta as distâncias milimétricas exigidas pelos fabricantes entre o teto do cômodo e a unidade evaporadora. O respeito rigoroso a essas margens evita bloqueios no fluxo de ar frio e impede o surgimento de ruídos incomuns causados pela vibração das carenagens de plástico.

O desenho da infraestrutura térmica

A representação visual dos conduítes nas paredes ajuda a prever o caminho exato do fluido refrigerante pela edificação. Erros na interpretação desses croquis arquitetônicos causam dobras acidentais na tubulação de cobre, o que restringe a passagem do gás e sobrecarrega o funcionamento do compressor. A análise detalhada dos desenhos técnicos reduz o desperdício de materiais caros e diminui o tempo gasto nas adequações de alvenaria e acabamento.

Em regiões de calor constante e alta demanda de refrigeração, o planejamento da infraestrutura exige um dimensionamento cuidadoso e ilustrado das saídas de ar. Ao contratar uma instalação de ar condicionado em Goiânia, o consumidor precisa fornecer o esquema elétrico do imóvel para facilitar a distribuição correta de disjuntores e cabos de alimentação. Sem esse guia visual em mãos, o equipamento corre o risco de desarmar a rede da residência inteira durante os picos de uso diário.

Gabaritos de furação e nivelamento

Os manuais que acompanham os equipamentos trazem moldes em papel ou esquemas gráficos detalhados que demarcam os pontos exatos de furação na superfície da parede. Esses gabaritos de papelão evitam a inclinação incorreta da unidade interna, um dos motivos mecânicos mais frequentes para vazamentos de água dentro do ambiente climatizado. O nivelamento preciso depende do acompanhamento contínuo dessas marcações visuais durante a colocação do suporte metálico de fixação.

A falta de alinhamento gera um acúmulo de sujeira na bandeja de dreno e acelera a necessidade de higienização profunda de todo o sistema. Durante a busca por técnicos de climatização em João Pessoa, a apresentação prévia de fotos nítidas do local onde a máquina ficará ajuda a estimar o grau de dificuldade do serviço. Imagens claras da parede interna e da fachada externa aceleram a definição dos materiais necessários para a fixação segura do suporte.

Esquemas de ventilação para a condensadora

A unidade externa necessita de um espaço livre devidamente calculado para dissipar o ar quente retirado do ambiente interno. As ilustrações presentes nos guias de instalação mostram de forma clara os recuos mínimos exigidos em relação a tetos, muros divisórios e outras máquinas próximas ao local. O bloqueio dessa troca térmica eleva o esforço mecânico do motor e provoca desligamentos repentinos do sistema como forma de autoproteção.

Muitas vezes, a escolha do local definitivo ignora a incidência direta da luz do sol, o que prejudica severamente o rendimento geral do sistema de refrigeração. Um profissional que realiza o conserto de ar condicionado em Guarulhos frequentemente encontra condensadoras confinadas em varandas fechadas com vidro ou em áreas sem circulação natural de vento. A correção desse problema crônico exige a realocação completa do maquinário, processo que gera novos custos com tubulação de cobre e mão de obra.

Inspeção visual antes do acionamento técnico

Algumas falhas simples de operação podem ser resolvidas sem a intervenção imediata de profissionais externos. A verificação visual constante dos filtros de náilon indica a presença de poeira acumulada nas tramas, o que diminui a força do vento e aumenta o impacto na conta de luz. A limpeza periódica e correta dessas telas exige apenas água corrente em abundância e secagem à sombra, restaurando a capacidade de ventilação original da máquina.

Outro recurso visual de utilidade presente na maioria dos painéis modernos é o sistema de leds piscantes ou os códigos numéricos de erro no visor digital. A combinação intermitente de luzes coloridas aponta desde a falta de gás no circuito até falhas de comunicação de dados entre as placas eletrônicas internas e externas. Anotar a sequência exata de piscadas ou o código exibido agiliza o diagnóstico telefônico preliminar e direciona a compra antecipada de peças de reposição.

Registros fotográficos do serviço finalizado

A entrega da instalação ou do reparo estrutural deve incluir um registro visual completo das conexões elétricas e do isolamento térmico empregado nos canos de cobre. Fotos em alta resolução do serviço finalizado protegem o proprietário em caso de acionamento futuro da garantia de fábrica e comprovam o uso de terminais adequados nos cabos elétricos. O isolamento individual e minucioso da tubulação evita a condensação externa da umidade e o gotejamento indesejado nas paredes de gesso.

Manter um arquivo digital organizado com essas imagens e os diagramas originais do projeto de climatização facilita futuras expansões ou reformas estruturais no imóvel. A documentação gráfica bem preservada serve como um mapa confiável para as próximas equipes de manutenção predial, eliminando a necessidade de romper o gesso do teto apenas para rastrear o caminho oculto da tubulação. O histórico visual detalhado garante a durabilidade da estrutura física e padroniza a qualidade dos atendimentos posteriores.
